Anforderungen der Lightshow Freshlight:


Download Anforderungen als PDF

  • Als Stromanschluß werden mindestens 2 x 220 Volt Schuko, abgesichert jeweils mit 16A benötigt.

  • Der Stromanschluß soll sich bereits am Regal für die Projektoren befinden. Dabei sollen die Kabel ordnungsgemäß gesichert verlegt sein.

  • Für die Projektoren werden mindesten  4 x 0,5 meter Stellfläche benötigt.

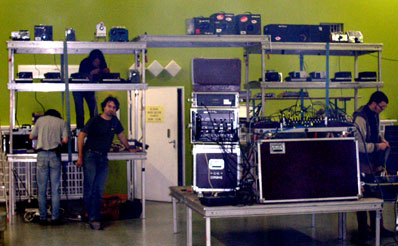

Podest für 25 Projektoren

Aufbau bestehend aus 9 Bühnenpodesten für 25 Projektoren
AUFBAU LIGHTSHOW
Auf dem Foto dienen als Stellfläche zwei Biertische
TURM OPEN AIR

15 Projektoren auf einer Stellfläche von 4,30 x 0,50 Meter

  • Für den Licht-Operator sollte ein kleiner Tisch mit Stuhl in maximal 3 meter Abstand vom Regal, auf einem Podest von einer Mindesthöhe von 1 meter zur Verfügung stehen. Der Operator sitzt auf dem Podest zum Bedienen des Lichtmischpultes. Die Höhe wird benötigt um eine optimale Sicht zur Bühne zu erhalten.

  • Zum Einstellen der Projektoren und zum Aufhängen der Projektionswand werden dementsprechende Leitern benötigt.

  • Zum Einhängen der Projektionswand hinter der Bühne wird ein gespanntes Drahtseil benötigt.
Diese Angaben gelten als Orientierung für eine Standard- Lightshow von 8 bis 11 Projektoren. Für aufwändigere Shows müssen dementsprechend andere Standards abgeklärt werden. Die Lightshow  Freshlight ist in der Lage 40 Projektoren einzusetzen.

Kontakt:


Tel.:
Mobil:
Mail:		 Robert Königseder
Lanzenweg 8A
90455 Nürnberg
0049 (0) 911 /  410 808 75
0049 (0) 163 / 1973 730
koenig@freshlight.org

Schematische Darstellung eines Regalsystems zum Einstellen der Projektoren:

Download Regal Schema als PDF

Das Regal muß gesichert sein und darf nicht kippen!

Die Maße dienen nur als Beispiel, sie dürfen durchaus abweichen. Wichtig ist eine mindesthöhe von 2m, damit die Projektion durch die Besucher nicht beeinträchtigt wird. Als Mindesttiefe für die Stellfläche der Projektoren sind 40 cm anzusetzen.

Das Regal kann z.B. aus 2m x 1m Bühnenelementen auf 1m-Füßen zusammengesetzt werden. Die obenstehenden Bühnenelemente sollten mit Spanngurten gesichert werden.

Es können auch mehrere Ebenen für die Projektoren übereinander gestellt werden. Dann sind 0,5m-Füße ausreichend. Bei diesem Schema ist eine Ebene ausreichend für 10 Projektoren.

REGAL SCHEMA
Berechnungsformel zur Ermittlung des Abstandes des Regals für die Projektoren von der Projektionsfläche:

Projektionsentfernung [m] = Bildgröße [m] x Objektivbrennweite [mm] / 38

Objektivbrennweiten: 55mm; 90mm; 100mm; 120mm; 150mm fest

Einzelne Spezialobjektive: 4x70-120mm Vario; 1x28mm 1x175mm 4x200mm 1x250mm  1x330mm
